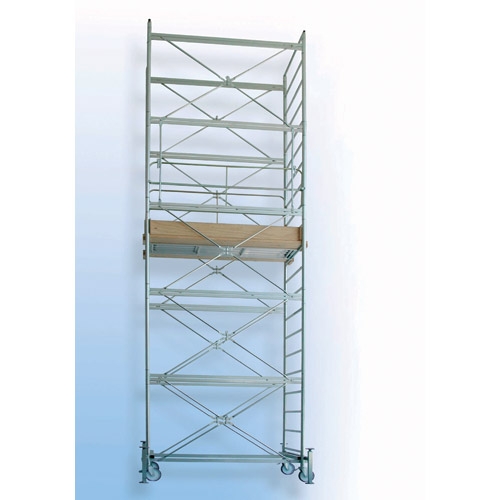

Ponteggio "Tipo N-02"

Ponteggio su ruote "tipo N-02" con struttura zincata, composto da: elementi scala verticali (tubolare Ø 50mm), con gradini antiscivolo da mm30x20 ed elementi orizzontali di giunzione (rettangolare mm40x20).
Base smontabile da mm2000x1200, 4 ruote Ø 200mm con freno.
Altezza massima di lavoro mm13800, altezza totale mm14800.
Portata 300 Kg.
Conforme alle normative D.P.R. 164/56, D.P.R. 547/55.

Codice Descrizione
3IT00215

Base smontabile con ruote
3IT00216

Elemento di giunzione da mm2000x200h
3IT00217

Elemento scala da mm1200x1000h
3IT00218

Diagonale
3IT00219

Corrente verticale di connessione
3IT00220

Finale corto
3IT00221

Parapetto
3IT00222

Stabilizzatore
3IT00223

Fermapiede perimetrale (composto da 4 elementi)
3IT00224

Tavola per piano in legno (4 tavole per piano - 2 per piano con botola)
3IT00225

Piano in alluminio con botola













Esempio composizioni:


Codice Componenti Altezze (mm)
1600 2800 4000 5200 6400 7600 8800 10000 11200 12400 14800
3IT00215 Base 1 1 1 1 1 1 1 1 1 1 1
3IT00216 Giunzione 2 4 6 8 10 12 14 16 18 20 22
3IT00217 Scala 2 4 6 8 10 12 14 16 18 20 22
3IT00218 Diagonale 2 4 6 8 10 12 14 16 18 20 22
3IT00219 Corrente 2 2 2 2 2 2 2 2 2 2 2
3IT00221 Parapetto 2 2 2 2 4 4 4 6 6 6 8
3IT00222 Stabilizzatore 2 2 2 2 2 2 2 2 2 2 2
3IT00220 Finale 2 2 2 2 2 2 2 2 2 2 2
3IT00223 Fermapiede 1 1 1 1 2 2 2 3 3 3 4
3IT00224 Tavola 2 2 2 2 4 4 4 6 6 6 8
3IT00225 Botola 1 1 1 1 2 2 2 3 3 3 4
